永磁磁選機的原理與結構特點_遠力為您講述永磁磁選機的原理與結構特點磁場分布圖 ，永磁磁選機原理是利用機械力對顆粒的作用而實現的。當被選物料通過磁場時，由于磁性顆粒與非磁性顆粒所受磁力的不同，即產生不同的運動軌跡。磁性顆粒被吸附在皮帶表面，隨皮帶轉至無磁區落下，從雜物料斗中排出。非磁性顆粒則受到離心力的作用向前拋出，從物料斗排出。

一、永磁磁選機的原理與結構特點_遠力為您講述永磁磁選機的原理與結構特點磁場分布圖 主要結構特點：

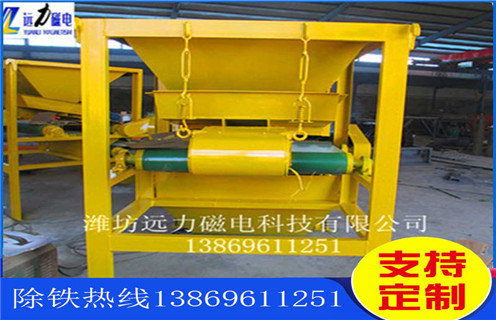

1、本機由上機體、下機體、微型電振給料機、永磁磁滾、無級變速傳動裝置、磁系搖擺裝置、調整板等組成，上機體設有觀察窗，開機后，啟動電振給料機，通過電磁振動可使物料沿滾筒長度均勻分布。

2、給料量根據需要無級調節。下機本由機身、下料斗、無級變速傳動裝置、磁系搖擺裝置、調整板等組成。為了適應不同物料粒度的要求，可調節調整板，滾筒轉速來控制物料中磁性物含量，滾筒采用永磁磁系結構、滾筒不會發熱，故可連續運行搖擺磁系有利于處理細粒級物料，并具有節約能源，安全可靠等特點。

二、永磁磁選機的原理與結構特點_遠力為您講述永磁磁選機的原理與結構特點磁場分布圖 機器的安裝、試車、調整及維護

1. 機器的安裝

本機可以單臺使用，也可以用于生產線中，按照需要可裝于混凝土基礎上或金屬構架上。機架應接地。

2. 機器的試車

試車前檢查機架是否接地，電氣接線是否正確，啟動電振給料機、變速機、擺線針輪減速機查看機器各轉動部位有無阻礙，運動是否正常，滾筒轉速調速板位置是否合適。

3. 機器的調整

(1)滾筒轉數通過無級變速機調整。物料粒度粗，滾筒轉數小，粒度細轉數大。

(2)分離隔板的位置，根據成品率高低，通過手柄調整隔板與滾筒距離的大小來改變物料中磁性物質的含量。

(3)搖擺機構主要用于處理細粒級物料、粗粒級物料可以不啟動搖擺機構。

4. 機器的維護

(1) 每次變換物料粒度種類時應將機器內部清理干凈。

(2) 無級變速器必須在開車后調速，用手轉動調節手輪，

按手輪箭頭快慢方向調節至所需速度，嚴禁停車調速。

(3) 無級變速部分采用Ub-1號無級變速器專用油加至油鏡中部。使用期為1000小時。

(4) 減速部分推薦選用牌號為N320的Q/S H0.18、15-84

《中負荷工業齒輪油》《蘭州煉油廠》。每3000小時必須更換一次潤滑油。

(5) 無級變速機，若偶有電機轉而輸出軸不轉現象，是因無級變速機內精密碟形簧稍有卡滯，請利用輸出軸的配合零件正反轉動幾次，便能排除。

(6) 經常注意各緊固件的聯接情況，不得松動。

(7) 磁選機在安裝和維修時，均應防止交流電串過磁體。

(8) 擺線針輪減速機與無級變速器的使用與維修請參照WBD-0.75-11型擺線針輪減速機與JWB-X系列無級變速器，使用說明書。

(9) 運輸時應避免劇烈震動，并在防震、防潮的地方存放。
