錳礦磁選機的工作原理圖解
產品分類： 錳礦磁選機
錳礦磁選機的工作原理圖解，錳礦磁選機的圓筒內沿筒切面安裝著扇面磁系，永磁磁系由3-5個極性交替排列的磁組組成，靠筒心端的磁組經軛
訂購熱線：13869611251

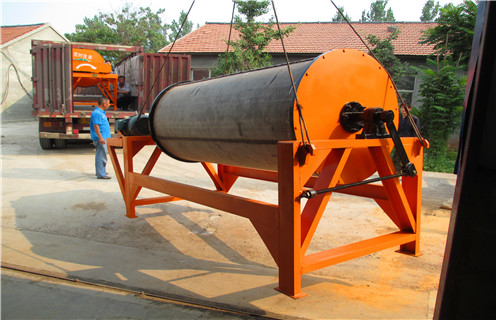

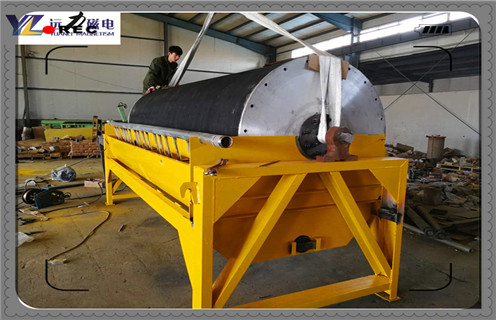

錳礦磁選機的工作原理圖解，錳礦磁選機的圓筒內沿筒切面安裝著扇面磁系，永磁磁系由3-5個極性交替排列的磁組組成，靠筒心端的磁組經軛鐵閉路，外端為開放磁路，磁組用鐵氧體，永磁塊(85x65x17)疊至設計要求。扇面夾角一般為120°左右。永磁筒式磁選機工作時磁系調整到一定角度，旋轉的滾筒把磁系吸上來的磁性物帶到脫離磁場的位置，而順切線垂直落下，從而使磁性物與煤泥水分離。
一、錳礦磁選機的工作原理
1、錳礦磁選機采用五級開放式復合磁系，磁場強度較高，適合重介質選煤廠磁性介質的回收。永磁筒式磁選機是重介質選煤廠重要設備，它的作用是將加入到選煤系統中的加重質，即磁鐵礦粉最大限度地回收，加以重復循環使用。
2、一個重介質選煤廠，永磁筒式磁選機選擇的優劣直接影響選煤的成本。可用于選別銅、鉛、鋅、鋁、鎳、金、銀等有色金屬和非金屬的粗選和精選。具有結構簡單、處理量大、操作方便、易于維護等優點。
3、激磁線圈通過直流電，在分選區產生感應磁場，位于分選區的磁介質表面產生非均勻磁場即高梯度磁場;轉環作順時針旋轉，將磁介質不斷送入和運出分選區;礦漿從給礦斗給入，沿上鐵軛縫隙流經轉環。
4、礦漿中的磁性顆粒吸附在磁介質棒表面上，被轉環帶至頂部無磁場區，被沖洗水沖入精礦斗，非磁性顆粒在重力、脈動流體力的作用下穿過磁介質堆，與磁性顆粒分離。然后沿下鐵軛縫隙流入尾礦斗排走。
